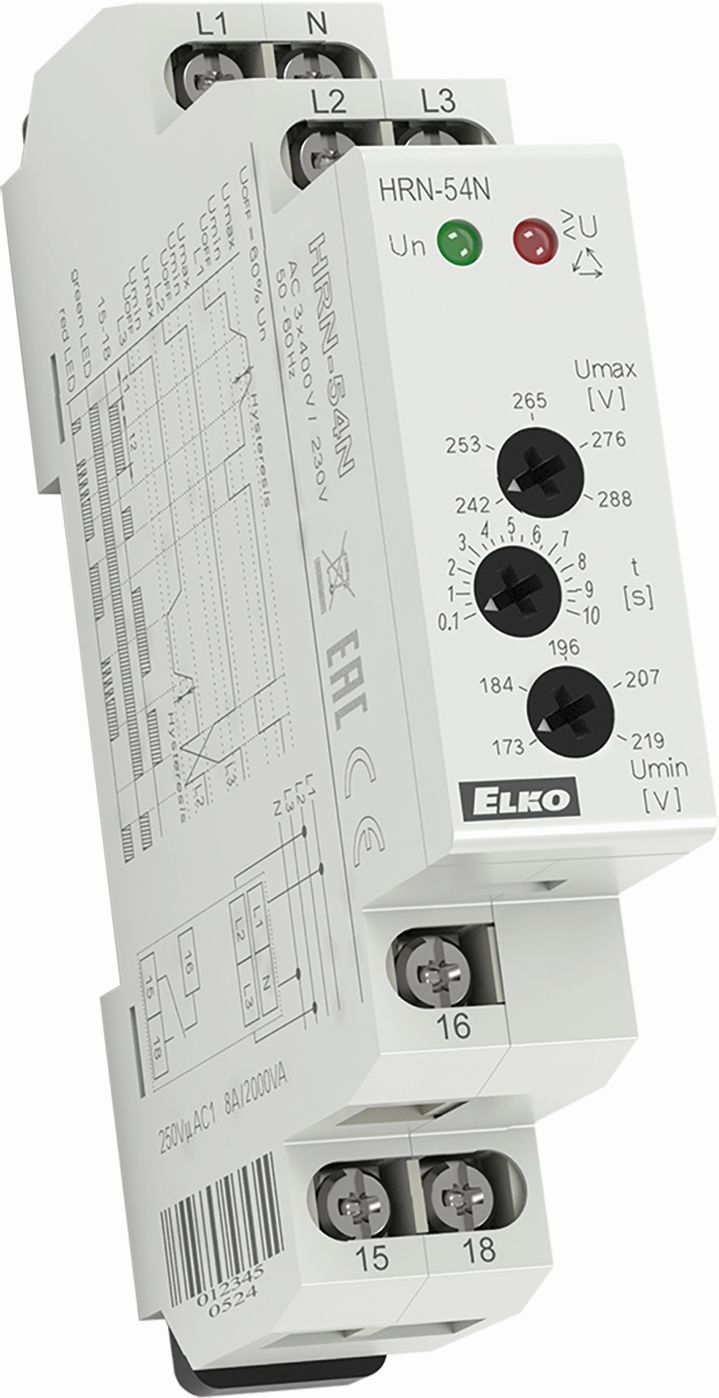

Relé HRN-54N

Relé HRN-54N
Kód produktu: 261500100
Kód výrobce: 7511
Kód dodavatele: 7511
EAN: 8595188137218
Výrobce: ELKO EP, s.r.o.
Záruka: 24 měsíc
Skladem(dodání 3-4 dny) 33 ks
932,98 CZK bez DPH / ks
1 128,91 CZK s DPH
Recyklační poplatek 0,07 CZK bez DPH
MJ: ks
Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).

POPIS
Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-54: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-54N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče

Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-54: 3 x 400 V
HRN-54N: 3 x 400 V/ 230 V

horní úroveň (Umax): 105 – 125% hlídaného napětí
spodní úroveň (Umin): 75 – 95% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
v provedení 1-MODUL, upevnění na DIN lištu

Odkazy k produktu

Typ el. připojení
Připojení svorkou
S odnímatelnými svorkami
Ne
Možné jednofázové podpětí
Ano
Možné třífázové podpětí
Ano
Možné jednofázové přepětí
Ano
Možné třífázové přepětí
Ano
Možná jednofázová hystereze
Ano
Možná třífázová hystereze
Ano
Obsahuje funkci stejnosměrného podpětí
Ne
Obsahuje funkci stejnosměrného přepětí
Ne
Obsahuje funkci stejnosměrné hystereze
Ne
Měřicí rozsah napětí 1
0 - 0 V
Měřicí rozsah napětí 2
0 - 0 V
Typ napětí měřicí oblasti
AC
Jmenovité řídicí napájecí napětí Us AC 50 Hz
400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz
400 - 400 V
Jmenovité řídicí napájecí napětí Us DC
0 - 0 V
Druh napětí pro ovládání
AC
Šířka
17,6 mm
Výška
90 mm
Hloubka
64 mm
