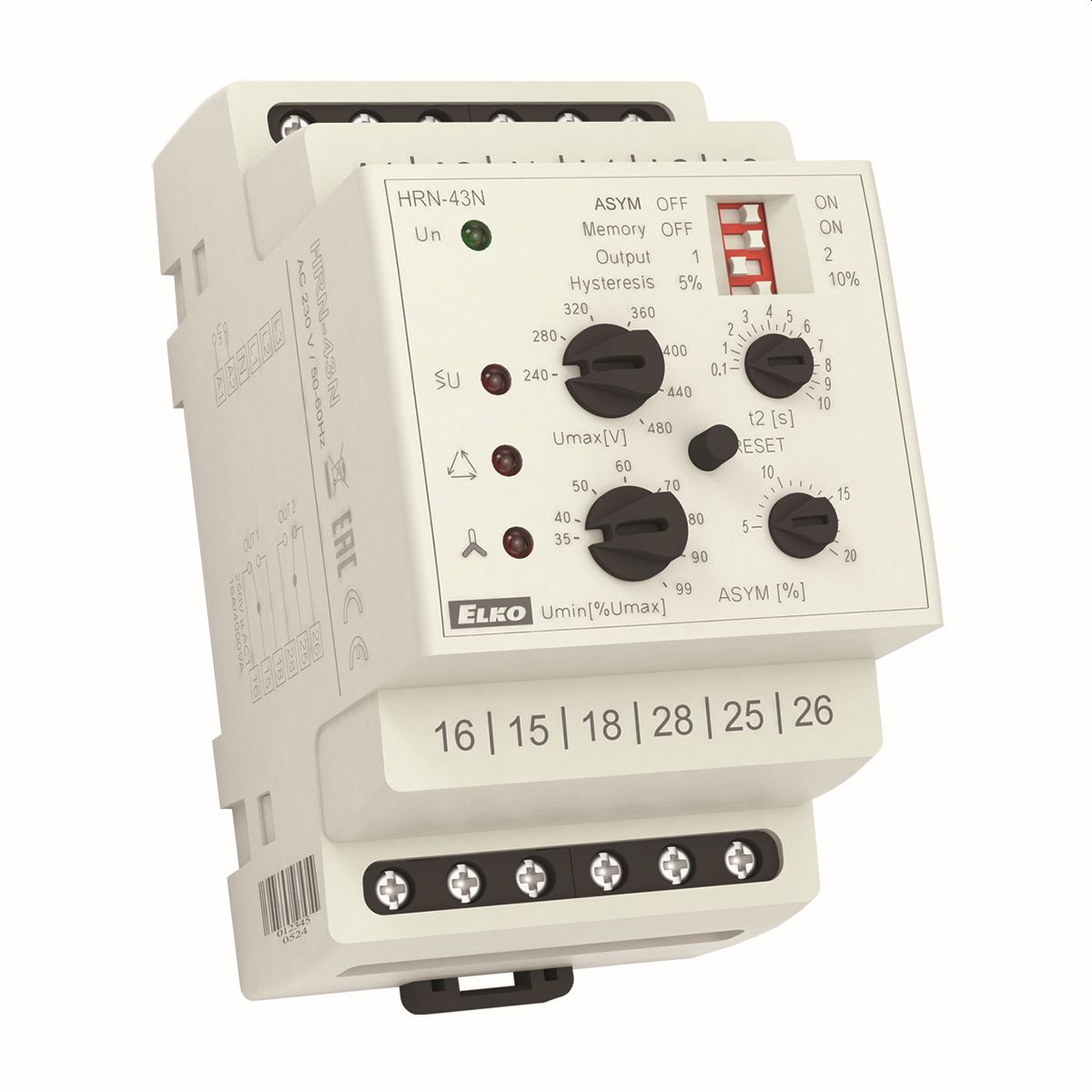

Relé HRN43N 230V

Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu v síti, kontrolu a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny.

POPIS
V 3-fázových sítích hlídá a kontroluje:
a)    Napětí v dvou úrovních (přepětí a podpětí).
b)    Asymetrii fází
c)    Pořadí fází
d)    Výpadek fáze

Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je treba stisknout tlačítko RESET.
Funkce druhého relé (samostatně/paralelně).
Pevné zpoždění T1 (200ms) a nastavitelné zpoždění T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Hlídací relé v dvou provedeních:
HRN-43: určené pro obvody bez nulového vodiče (3 x 400 V)
HRN-43N: určené pro obvody s nulovým vodičem (3 x 400 V/230 V)

TECHNICKÉ PARAMETRY
Napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené.
Horní úroveň (Umax):
HRN-43: 240 – 480 V
HRN-43N: 138 – 276 V

Spodní úroveň (Umin): 35 – 99% kontrolovaného napětí.
Výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA).
V provedení 3-MODUL, upevnění na DIN lištu.
