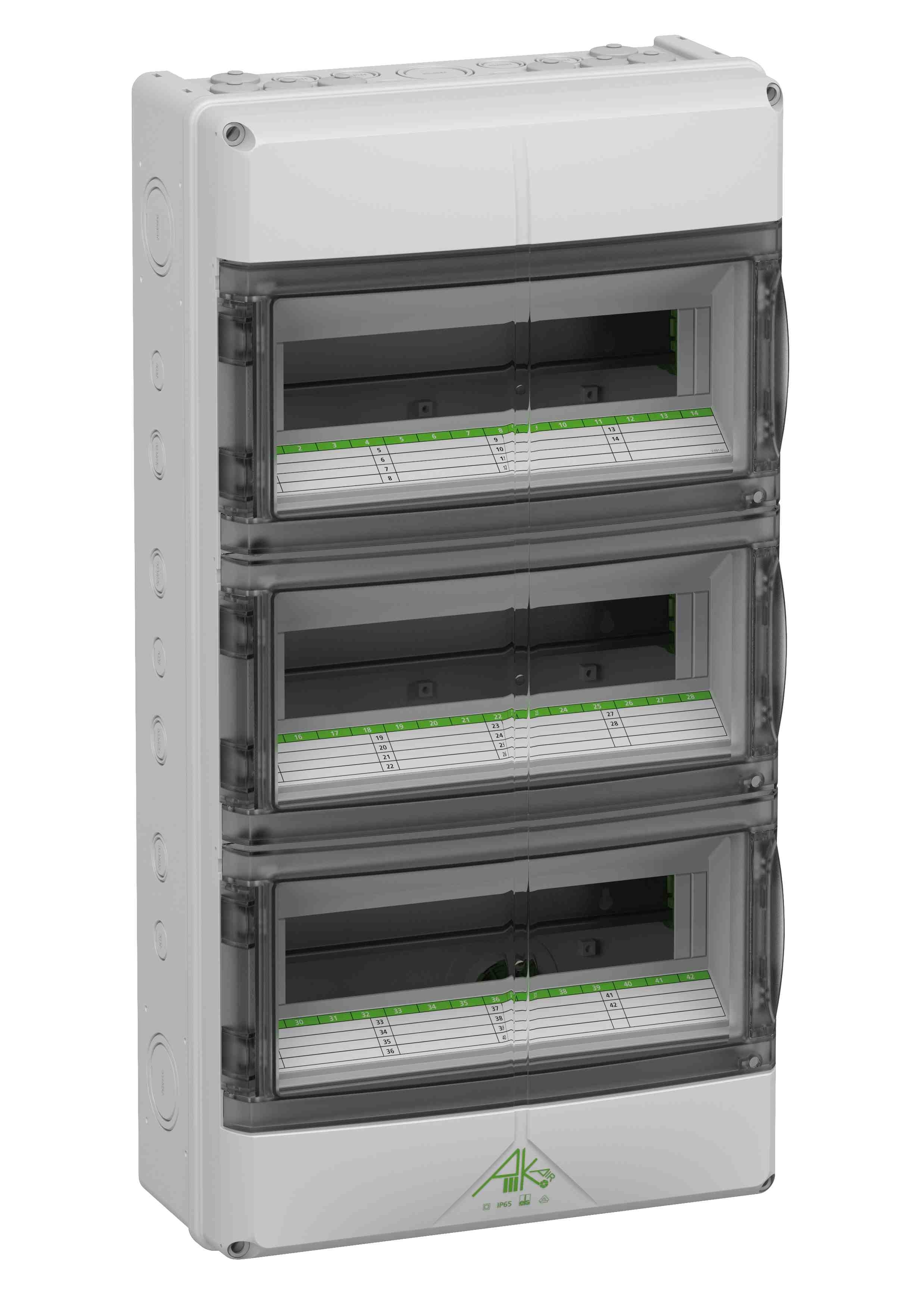

Malý rozvaděč, s krytím IP65, 3 řady, 42 dostupných dělicích prvků, s integrovanými větracími prvky pro snížení kondenzace, jmenovité provozní napětí: 400V AC, jmenovité izolační napětí: 1000V AC, 1500V DC, certifikováno VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (odolnost vůči čpavku), horní a dolní metrická ražba pro univerzální Kabelové průchodky s kabelovými průchodkami a/nebo dvojitými membránovými zásuvkami, nahoře s konfekcí s pružnými otvory DMS M20
s bezšroubovou upínací lištou PE/N, každá se 6 šroubovatelnými upínacími body 2,5-16mm² a 21/2x14 bezšroubovými upínacími body 1,5-4mm²
Připojené příslušenství:Dvojitá membránová tryska:
2x M16, 10x M20, 4x M25, 2x M32, 2x M40, těsnicí zátka, kryt a popisovací proužky
Elektrické vlastnosti
| Jmenovité provozní napětí AC |
400 V |
| Jmenovité izolační napětí AC |
1000 V |
| Jmenovité izolační napětí DC |
1500 V |
| Třída |
II |
| Ochrana |
IP65 |
| Větraný |
Ano |
| Počet N-potenciálů |
2 |
| Počet řádků |
3 |
| Počet dělicích jednotek |
42 |
| Počet dělících jednotek na řádek |
14 |
| s N-svorkou |
Ano |
| s PE svorkou |
Ano |
Barvy
| Barva spodní části |
šedý |
| Barva horní části |
šedý |
Dimenze
| Šířka |
Průměr 315 mm |
| Délka |
Průměr 600 mm |
| Výška |
Průměr 155 mm |
| Vnitřní délka |
Průměr 580 mm |
| Vnitřní šířka |
Průměr 295 mm |
| Vnitřní výška |
Průměr 106 mm |
Materiál
| Odolné vůči UV záření |
Ano |
| Průmyslová třída |
Ano |
| bez halogenů |
Ano |
| Třída hořlavosti podle UL94 |
V2 |
| Pevnost žhavicího drátu dle ČSN EN 60695-2-11 |
850 °C |
Mechanické vlastnosti
| Montážní |
Konstrukce |
| Rázová houževnatost |
IK08 |
| Uzavíratelné |
Ano |
| Točivý moment šroubu krytu |
1,2 Nm |
| Stohovatelné |
Ano |
Okolní podmínky
| max. relativní vlhkost 25°C |
90 % |
| max. relativní vlhkost 40°C |
50 % |
| Okolní teplota min. |
-35 °C |
| Okolní teplota max. |
80 °C |
| Okolní teplota 24h |
60 °C |
| Místo instalace |
Chráněný venkovní areál |
Materiál
| Materiál spodní části |
Polykarbonát |
| Materiál svrchní části |
Polykarbonát |
| Materiál těsnění |
Polyuretan |
| Materiál krycího šroubu |
Polyamid, vyztužený skelnými vlákny |
| Materiál výklopného okna |
Polykarbonát |
Certifikáty
| Známka |
VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)) |
| Známka |
UL-EU (EN 62208) |
| Známka |
UL-EU (EN 61439-1/-2) |
| Známka |
UL-EU (EN 61439-1/-3) |
| Známka |
UL-EU (EN 61439-1 a EN IEC 61439-7) |
| Známka |
DLG (odolnost vůči amoniaku) |
