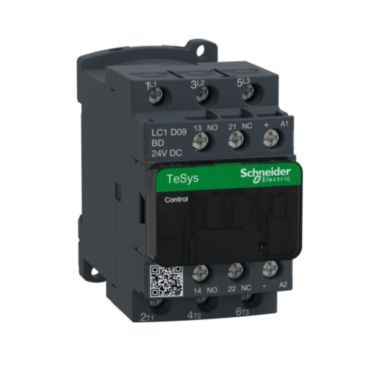

Stykač LC1D09BD 9A 24V DC Schneider electric montáž na panel
| Kód produktu: | 260100090 |
|---|---|
| Kód dodavatele: | LC1D09BD |
| EAN: | 3389110353075 |
| Výrobce: | Schneider Electric CZ, s.r.o. |
| Záruka: | 24 měsíc |
Skladem shop (dodání 3-5 dní) 265 ks
| Beroun-expedice, odběr ihned | 1 ks |
|---|
1 124,60 CZK bez DPH / ks
1 360,77 CZK s DPH
Recyklační poplatek 0,58 CZK bez DPH
TeSys D stykač - 3P (3Z) - pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje cívku 24 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti až do 3600 cyklů/hodin a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost pro náročné aplikace. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
Parametry
Značka Schneider Electric
Produktová řada TeSys D
Druh napětí pro spuštění DC
Jmenovité ovládací napájecí napětí Us při DC24...24 V
Výrobce Schneider Electric
Počet hlavních rozpínacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Způsob připojení hlavního obvodu Šroubové připojení
Jmenovitý provozní proud Ie při AC-1, 400 V25 A
Jmenovitý provozní proud Ie při AC-3, 400 V9 A
Jmenovitý provozní výkon při AC-3, 400 V4 kW
Jmenovitý pracovní proud Ie při AC-4, 400 V6 A
Jmenovitý pracovní výkon při AC-4, 400 V2,2 kW
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Vhodné pro montáž na DIN lištu NE
Odkazy k produktu
|
Počet pomocných rozpínacích kontaktů
1
|
|
Počet pomocných spínacích kontaktů
1
|
|
Počet hlavních rozpojovacích kontaktů
0
|
|
Počet hlavních spínacích kontaktů
3
|
|
Jmenovitý provozní proud Ie při AC-1, 400 V
25 A
|
|
Jmenovitý provozní proud Ie při AC-3, 400 V
9 A
|
|
Jmenovité řídicí napájecí napětí Us DC
24 - 24 V
|
|
Vhodné pro řadovou montáž
Ne
|
|
Jmenovitý provozní výkon při AC-3, 400 V
4 kW
|
|
Druh el. připojení hlavního proudového obvodu
Šroubová svorka
|
|
Druh napětí pro ovládání
DC
|
